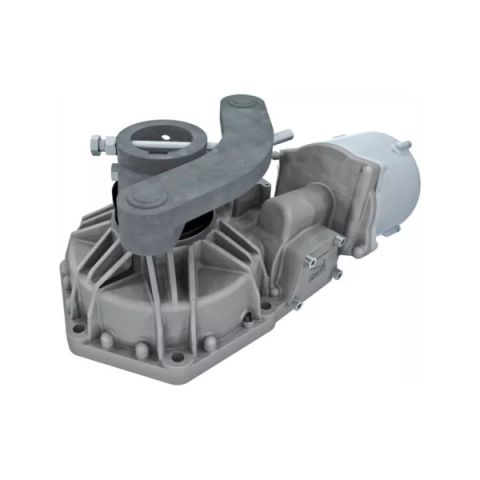

Motor automatizare ingropata pentru porti batante max. 5.5m, 700kg, CAME FROG PLUS, 001FROG-PM4
Prezentare generala
Motorul CAME FROG PLUS 001FROG-PM4 este un motoreductor ingropat, complet ascuns in sol, destinat automatizarii unui singur canat de poarta batanta. Fiind invizibil dupa montaj, este solutia recomandata pentru proprietati la care aspectul portii si al fatadei nu trebuie alterat de brate sau motoare exterioare.
Constructia este de tip ireversibil si beneficiaza de o robustete apropiata de cea industriala - cuplu de 800 Nm si durata medie de viata de 150.000 de cicluri - fiind potrivit atat pentru case si curti particulare, cat si pentru accese cu trafic frecvent, precum intrarile in curtile comune ale blocurilor.
Caracteristici tehnice principale
Motorul este echipat cu encoder, care permite centralei de comanda sa monitorizeze precis pozitia portii si sa gestioneze incetinirile si detectarea obstacolelor. Opritorul de inchidere este reglabil direct pe brat, iar dupa o deblocare manuala sistemul isi reia automat pozitia si functionarea corecta.
Clasa de protectie IP67 permite functionarea in conditii de umezeala si variatii extreme de temperatura (-20°C / +55°C), iar motorul este pregatit pentru tehnologia CAME CONNECT, ceea ce face posibila comanda de la distanta printr-un gateway dedicat sau local, prin CAME KEY.
Domeniu de aplicare
Capacitatea motorului variaza in functie de lungimea canatului: 1800 kg la 1.5 m, 1400 kg la 2.5 m, 1100 kg la 3.5 m, 900 kg la 4.5 m si 700 kg la 5.5 m. Aceasta plaja larga acopera atat porti mici si usoare, cat si porti late si grele, tipice pentru accese industriale sau curti de dimensiuni mari.
Pentru porti cu doua canaturi este nevoie de doua motoare 001FROG-PM4, cate unul pentru fiecare parte, sincronizate prin aceeasi centrala de comanda.
Ce mai ai nevoie pentru instalare
Motorul se monteaza intr-o caseta de fundatie (de exemplu 001FROG-PC) si necesita o centrala de comanda compatibila cu motoare cu encoder, precum 002ZM3EP, pentru functionare completa. Pentru canaturi mai lungi de 2.5 m, producatorul recomanda si instalarea unei incuietori electrice, pentru o inchidere sigura si pentru protejarea in timp a mecanismului.
Cablul de alimentare recomandat este de tip 4G x 1.5 mm² pentru distante de pana la 20 m si 4G x 2.5 mm² pentru distante intre 20 si 30 m, iar pentru encoder se foloseste un cablu ecranat de 3 x 0.5 mm².
| Model | CAME FROG PLUS, cod 001FROG-PM4 |
| Tip actionare | Ingropat, ireversibil, cu encoder |
| Lungime canat / greutate maxima | 1.5 m - 1800 kg / 2.5 m - 1400 kg / 3.5 m - 1100 kg / 4.5 m - 900 kg / 5.5 m - 700 kg |
| Alimentare | 230V AC, 50/60 Hz |
| Putere | 500 W |
| Curent absorbit | 2.1 A |
| Condensator | 16 µF |
| Cuplu | 800 Nm |
| Timp de manevra la 90 grade | 30 s |
| Cicluri pe ora | 10 |
| Protectie termica motor | 150°C |
| Clasa de protectie | IP67 |
| Temperatura de functionare | -20°C / +55°C |
| Temperatura de depozitare | -20°C / +70°C |
| Durata medie de viata | 150.000 cicluri |
| Greutate | 38 kg |
| Cablu alimentare recomandat | 4G x 1.5 mm² (pana la 20 m) / 4G x 2.5 mm² (20-30 m) |
| Cablu encoder | Ecranat, 3 x 0.5 mm² |
