Kit automatizare ingropata pentru porti batante max. 2x5.5m , CAME FROG PLUS, 001FROG-PM4

Prezentare generala

Kitul de automatizare ingropata CAME FROG PLUS reuneste toate componentele necesare pentru motorizarea unei porti batante cu doua canaturi, fiecare de pana la 5.5 m lungime si 700 kg greutate.

Solutia este complet ascunsa in sol, fara brate vizibile deasupra solului, motiv pentru care este preferata pentru proprietati unde aspectul estetic al portii si al imprejmuirii conteaza in mod deosebit.

Desi construita la un standard de robustete apropiat de cel industrial, cu un cuplu de 800 Nm si o durata medie de viata de 150.000 de cicluri per motor, automatizarea se preteaza foarte bine si aplicatiilor rezidentiale - de la case unifamiliale la curti de bloc sau accese comune - acolo unde se cere un ciclu de functionare sustinut si o fiabilitate ridicata in timp.

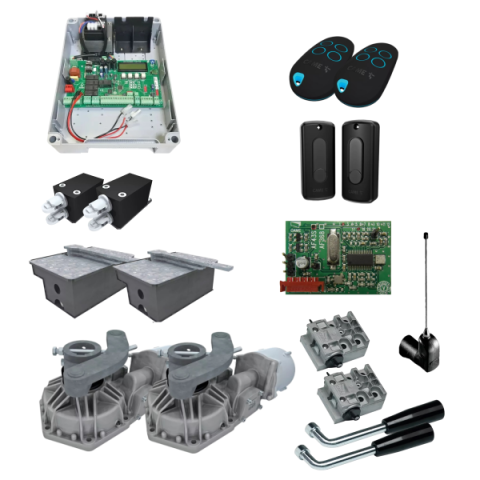

Ce contine kitul

• 2 x motoare ingropate CAME FROG PLUS, cod 001FROG-PM4;
• 1 x centrala de comanda CAME 002ZM3EP;
• 2 x casete de fundatie CAME 001FROG-PC;
• 2 x deblocatoare cu cheie tip maneta CAME 001A4364;
• 2 x limitatoare de cursa CAME 001A4801;
• 1 x card radio incorporabil CAME AF43S, 433.92 MHz;
• 1 x set fotocelule CAME 001DIR10, raza 10 m;
• 2 x telecomenzi CAME TOP44RBN, 4 butoane, cod dinamic;
• 1 x antena radio CAME TOP-A433N.

Motorul FROG PLUS - tehnologie de actionare ingropata

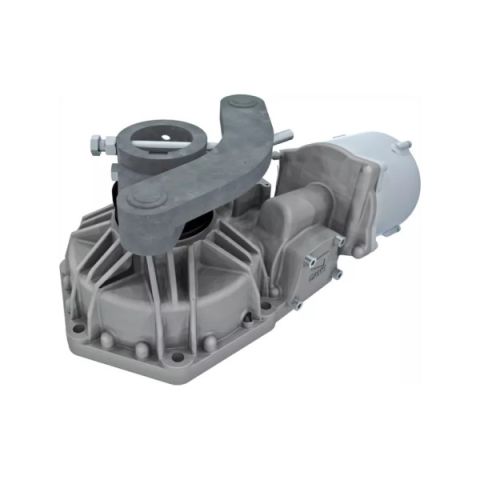

Fiecare motor 001FROG-PM4 este un motoreductor ireversibil de 230V, echipat cu encoder si opritor de inchidere reglabil.

Capacitatea variaza in functie de lungimea canatului: 1800 kg la 1.5 m, 1400 kg la 2.5 m, 1100 kg la 3.5 m, 900 kg la 4.5 m si 700 kg la 5.5 m.

Fiind ireversibil, motorul blocheaza mecanic poarta in absenta comenzii electrice.

Sistemul se reseteaza automat dupa o deblocare manuala si este pregatit pentru tehnologia CAME CONNECT, ceea ce permite control digital de la distanta printr-un gateway dedicat sau local, prin CAME KEY. Clasa de protectie IP67 asigura functionarea in siguranta indiferent de conditiile meteo, iar limitatoarele mecanice reglabile integrate permit o reglare fina a punctelor de oprire.

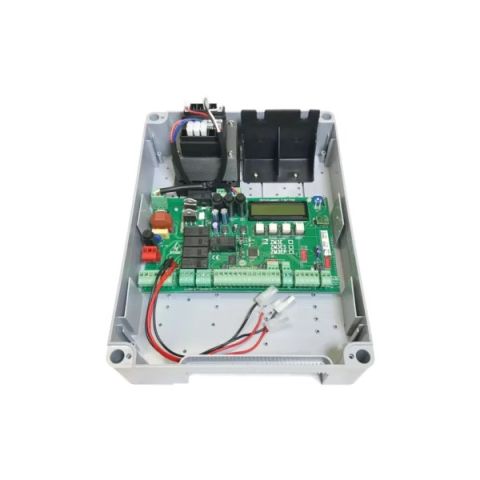

Centrala de comanda ZM3EP - controlul complet al sistemului

Centrala 002ZM3EP este creierul intregii instalatii si gestioneaza simultan ambele motoare, cu decodare radio incorporata si afisaj grafic pentru programare si semnalizare. Panoul permite gestionarea a pana la 250 de utilizatori, fiecare cu functie proprie: pas cu pas, deschidere totala, deschidere partiala sau pietonala ori comanda pe iesirea B1-B2.

Centrala dispune de 3 intrari de siguranta configurabile pentru fotocelule sau praguri sensibile, auto-diagnoza dispozitivelor de siguranta, test periodic al fotocelulelor inainte de fiecare manevra, calibrare automata a cursei si reglaj independent al punctelor de incetinire si apropiere pentru fiecare motor in parte. Puterea disponibila este de 2400 W, cu clasa de protectie IP54.

Siguranta in exploatare

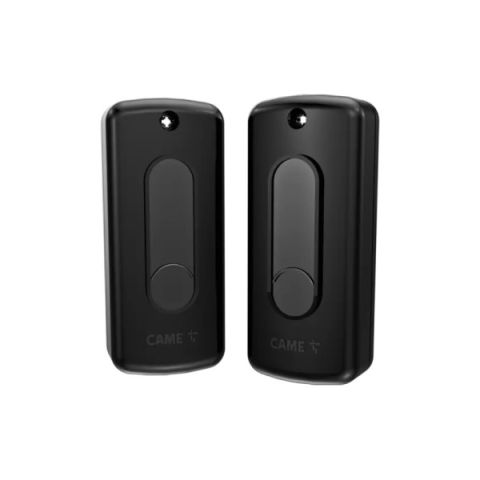

Setul de fotocelule 001DIR10, cu raza de actiune de 10 m, formeaza o bariera infrarosie invizibila care opreste imediat miscarea portii atunci cand detecteaza un obstacol pe traseul canaturilor, prevenind accidentele. Corelat cu functia de test a dispozitivelor de siguranta din centrala, sistemul isi verifica automat starea fotocelulelor inainte de fiecare deschidere sau inchidere.

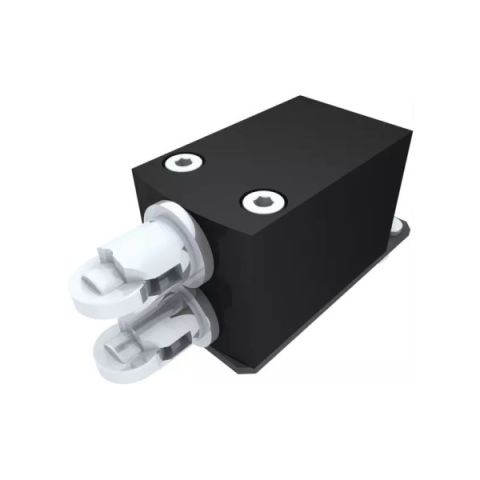

Limitatoarele de cursa 001A4801, cu protectie IP67, ofera un control mecanic suplimentar si precis al punctelor de deschidere si inchidere, prin came reglabile independent pentru fiecare canat.

Pentru canaturi mai lungi de 2.5 m - caz valabil pentru intreaga plaja a acestui kit - producatorul recomanda si instalarea unei incuietori electrice, comercializata separat, pentru o inchidere sigura si pentru protejarea in timp a mecanismului.

Comanda de la distanta si acces

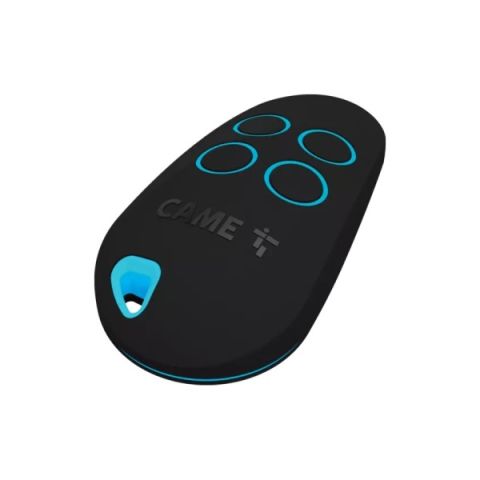

Cele doua telecomenzi CAME TOP44RBN, cu 4 butoane si cod dinamic (rolling code) pe frecventa de 433.92 MHz, ofera o raza de actiune de 50 pana la 150 m, functie de auto-invatare si sunt alimentate de o baterie CR2032.

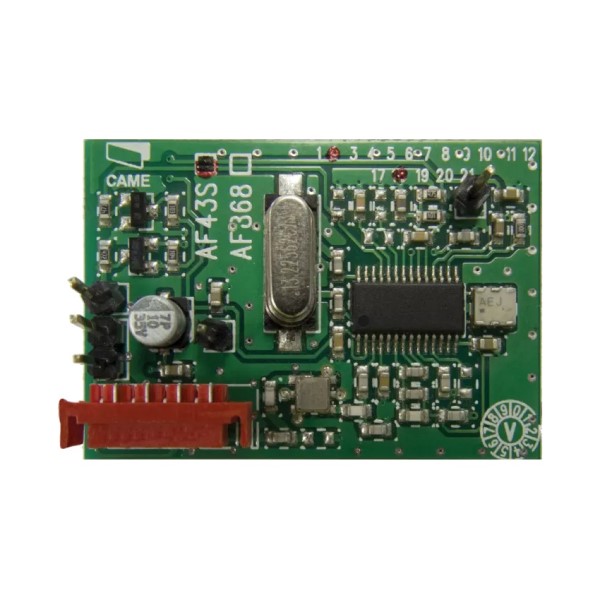

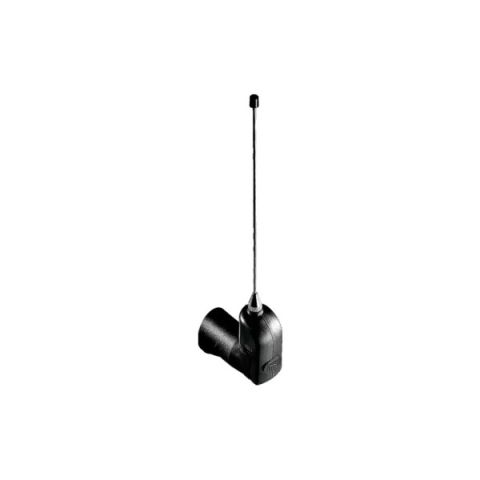

Cardul radio AF43S, montat direct in centrala, decodeaza semnalul primit, iar antena TOP-A433N extinde raza de receptie a intregului sistem.

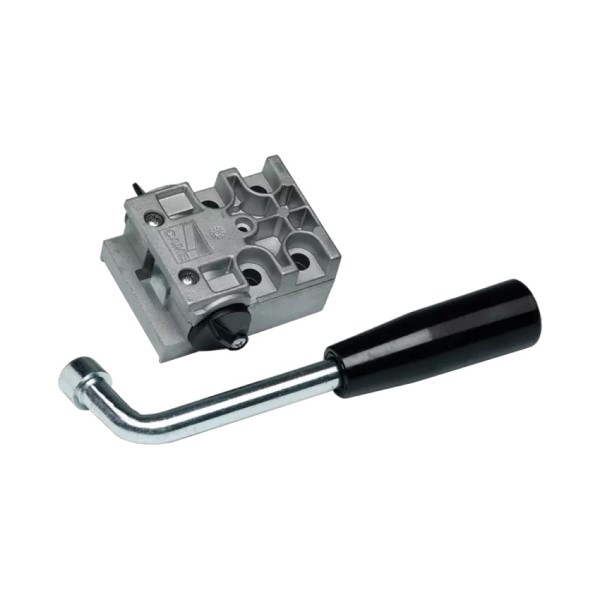

Pentru interventiile manuale, fiecare motor este echipat cu un deblocator cu cheie tip maneta 001A4364, montat in aceeasi carcasa ingropata cu motorul. Acesta permite deschiderea manuala rapida a portii in caz de pana de curent sau defectiune tehnica, fara efort fizic sustinut sau scule speciale.

Montaj ingropat

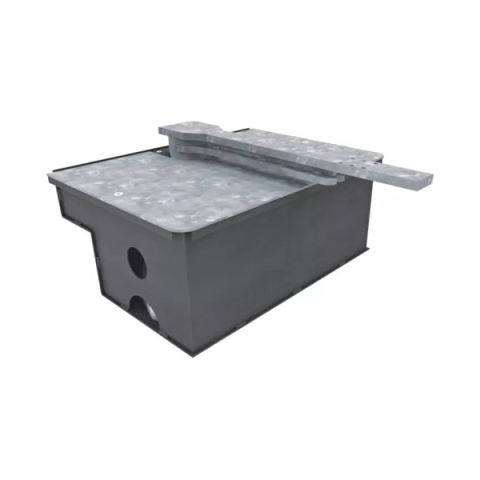

Casetele de fundatie 001FROG-PC sunt executate din otel cu tratament anticorosiv prin cataforeza, cu grosime de 1.5 mm pe laterale si 3 mm la baza, si vin echipate cu parghia de transmisie si arcul de reglaj al opririi in deschidere. Fiecare caseta se monteaza ingropat, la fix pilastru, cu bolturile de fixare axate pe balamaua superioara a portii, la o distanta de 94 mm de stalp.

Betonul din jurul casetei necesita minimum 24 de ore de priza inainte de montarea motorului si a levierului de transmisie. Casetele sunt prevazute cu orificii dedicate pentru drenaj si pentru trecerea cablurilor electrice.

Compatibilitate si extindere sistem

Centrala 002ZM3EP este pregatita pentru conectarea unui modul RGP1, a unui cititor de proximitate sau a unei tastaturi cu cod, precum si pentru integrarea in retele CRP cu mai multe automatizari controlate de la distanta.

Kitul poate fi completat ulterior cu module suplimentare din gama CAME - lampa suplimentara pentru zona de manevra, semnalizator de stare a portii sau incuietoare electrica - pentru personalizarea completa a instalatiei, fara a fi nevoie de inlocuirea centralei sau a motoarelor.
